Wallbox- und E-Auto-Integration: PV-Überschuss-Laden technisch sauber umsetzen

Das Elektroauto mit eigenem Solarstrom vom Dach zu laden, ist für viele der nächste logische Schritt. Die technische Umsetzung ist aber anspruchsvoller, als die meisten annehmen. Es reicht eben nicht, einfach eine beliebige Wallbox neben den Wechselrichter zu hängen. Damit ein E-Auto intelligent und automatisch mit überschüssigem Solarstrom lädt, müssen die Komponenten zusammenspielen.

Dieser Leitfaden ist Ihre technische Anleitung für die Konfiguration. Wir gehen tiefer als andere Ratgeber und zeigen, wie Sie die Kommunikation zwischen PV-Anlage, Energiemanager und Wallbox herstellen, welche Hardware wirklich kompatibel ist und welche Setups sich in der Praxis bewährt haben.

Das „Warum“ in 5 Stichpunkten: Die Vorteile des intelligenten Ladens

Bevor es in die Technik geht, hier die Fakten, warum sich eine durchdachte Steuerung lohnt:

1. Solaranteil maximieren: Eine dynamische Steuerung des Ladevorgangs erhöht den Solaranteil Ihrer Fahrzeugladung um durchschnittlich 25 Prozentpunkte im Vergleich zum ungesteuerten Laden (Quelle: HTW Berlin).
2. Autarkie steigern: Haushalte mit PV-Anlage, Batteriespeicher und einem E-Auto erreichen einen durchschnittlichen Autarkiegrad von 73 % (Quelle: HTW Berlin). Das ist gelebte Unabhängigkeit vom Stromnetz.
3. Kosten drastisch senken: Jede Kilowattstunde (kWh) vom eigenen Dach kostet Sie nur die Gestehungskosten Ihrer Anlage (oft 10-15 Cent), während Netzstrom 30-40 Cent kostet. Bei 10.000 km Fahrleistung pro Jahr sparen Sie so hunderte Euro.
4. Netzstabilität fördern: Indem Sie Ihren Verbrauch gezielt in die Mittagsstunden legen, entlasten Sie das öffentliche Stromnetz und werden zu einem aktiven Teil der Energiewende.
5. Komfort gewinnen: Ein gutes System arbeitet vollautomatisch. Sie stecken das Auto an, die Steuerung sorgt für den günstigsten Strom. Kein manuelles Eingreifen nötig.

Die Kernherausforderung: Das Zusammenspiel der Komponenten verstehen

Der Schlüssel zum Erfolg ist der Datenaustausch zwischen den vier Hauptkomponenten: PV-Anlage, Energiemessgerät, Steuerungseinheit und Wallbox. Ohne eine gemeinsame Sprache herrscht Chaos.

Das Grundprinzip ist immer dasselbe:

1. Messen: Ein Energiezähler (Smart Meter) misst am Netzanschlusspunkt, wie viel Strom gerade ins Netz eingespeist wird. Das ist der verfügbare Überschuss.
2. Denken: Eine zentrale Steuerungseinheit – das Energie-Management-System (EMS) – empfängt diese Information. Das EMS ist das Gehirn der Anlage.
3. Steuern: Das EMS gibt der Wallbox den Befehl, mit welcher Ladeleistung sie das E-Auto laden darf. Ziel: den Überschuss optimal nutzen, ohne Strom aus dem Netz zu ziehen.

Die entscheidende Frage ist also: Wie reden diese Geräte miteinander? Dafür braucht es Kommunikationsprotokolle. Um Sie bei der Planung Ihrer individuellen Anlage zu unterstützen, haben wir eine detaillierte Checkliste entwickelt.

Die Sprache der Energie: Kommunikationsprotokolle verständlich erklärt

Damit ein Wechselrichter von SMA mit einer Wallbox von go-e kommunizieren kann, benötigen sie einen gemeinsamen Standard. Oder einen „Übersetzer“.

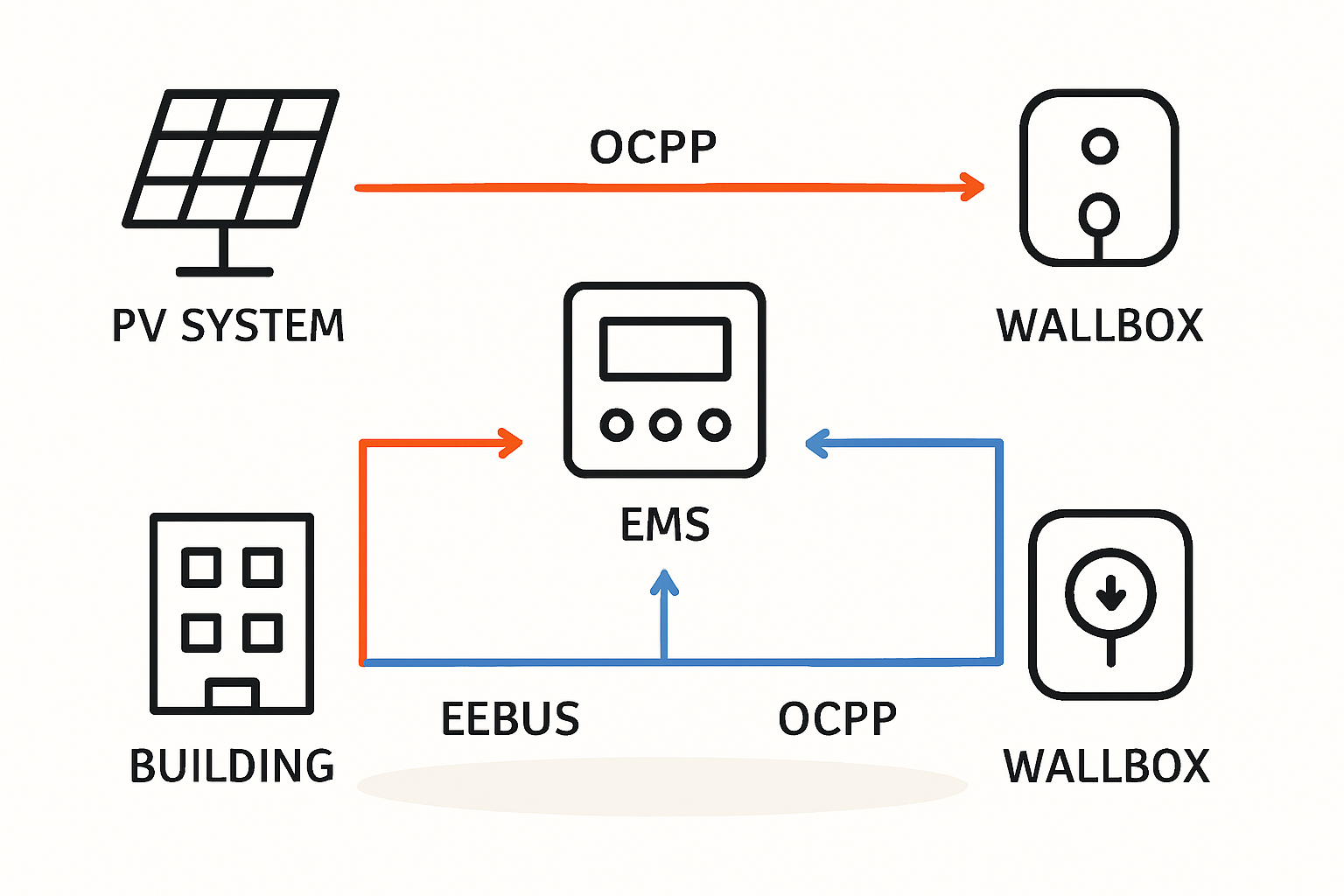

Illustration of communication protocols clarifies how PV systems, EMS, and Wallboxes interact, reinforcing understanding and confidence in technical integration.

Was sind OCPP, Modbus und EEBUS in der Praxis?

• OCPP (Open Charge Point Protocol): Der wichtigste offene Standard für die Kommunikation zwischen Ladestationen und zentralen Managementsystemen. Eine Wallbox mit OCPP-Schnittstelle ist grundsätzlich „fernsteuerbar“. Für das PV-Überschussladen ist OCPP 1.6 aktuell der De-facto-Standard. Version 2.0.1 bringt erweiterte Smart-Charging-Funktionen, ist aber noch selten.
• Modbus TCP: Ein einfaches, robustes und sehr weit verbreitetes Industrieprotokoll. Viele Wechselrichter, Batteriespeicher und auch Wallboxen (z. B. go-eCharger) können über Modbus TCP direkt im lokalen Netzwerk angesprochen und gesteuert werden.
• EEBUS: Ein weiterer offener Standard, der speziell für das Energiemanagement im Smart Home konzipiert wurde. Ziel ist die herstellerübergreifende Kommunikation aller großen Energieverbraucher (Wärmepumpe, Wallbox, Haushaltsgeräte). Die Verbreitung ist aber noch geringer als bei OCPP.

Proprietäre APIs (SMA, Fronius) vs. offene Standards

Viele Hersteller von PV-Systemen (SMA, Fronius, Kostal) haben eigene, geschlossene Ökosysteme entwickelt. Ihr EMS (z.B. der SMA Sunny Home Manager 2.0) kommuniziert perfekt mit den eigenen Wallboxen über ein herstellerspezifisches Protokoll (API). Der Vorteil ist die einfache Plug-and-Play-Installation. Der Nachteil ist der „Vendor Lock-in“: Sie sind an die Produkte dieses einen Herstellers gebunden, die nicht immer die besten oder günstigsten sein müssen.

Spotlight auf evcc.io: Der universelle Übersetzer für Ihre Anlage

Hier kommt die Open-Source-Software evcc ins Spiel. Man kann sie sich als universellen Treiber vorstellen, als eine Art Rosetta Stone für das Energiemanagement. evcc läuft auf einem kleinen Computer (z.B. Raspberry Pi) in Ihrem Heimnetzwerk und kann:

• Mit fast jedem PV-Wechselrichter und Smart Meter sprechen: Es hat fertige Konfigurationen für dutzende Geräte.
• Fast jede steuerbare Wallbox ansteuern: Über OCPP, Modbus oder direkte APIs.

Der entscheidende Vorteil: Sie können die besten Komponenten verschiedener Hersteller frei kombinieren. Sie haben einen SMA-Wechselrichter, einen Kostal-Speicher und möchten eine günstige, aber leistungsfähige go-e Wallbox nutzen? Für das Hersteller-EMS ist das ein Albtraum, für evcc eine Standardkonfiguration. evcc ist ideal, wenn Sie maximale Flexibilität wollen oder eine bestehende Anlage mit Komponenten unterschiedlicher Hersteller erweitern möchten.

Schlüsseltechnologie automatische Phasenumschaltung: So nutzen Sie jede Sonnenstunde

Das hier ist eine der wichtigsten, aber meistübersehenen Funktionen einer PV-geeigneten Wallbox. Das Problem ist einfach:

• Ein Elektroauto braucht eine minimale Ladeleistung, um den Ladevorgang überhaupt zu starten.
• Einphasig liegt dieses Minimum bei ca. 1,4 kW (230 V x 6 A).
• Dreiphasig liegt es bei ca. 4,1 kW (3 x 230 V x 6 A).

An einem bewölkten Tag oder in den Morgen- und Abendstunden produziert Ihre PV-Anlage oft einen Überschuss, der zwischen diesen beiden Werten liegt – zum Beispiel 3 kW.

• Eine Wallbox ohne automatische Phasenumschaltung kann hier nicht laden. Die 3 kW reichen für den dreiphasigen Start nicht aus. Die Energie wird ungenutzt ins Netz eingespeist.
• Eine Wallbox mit automatischer Phasenumschaltung erkennt das, schaltet intelligent von drei auf eine Phase um und startet den Ladevorgang mit 3 kW. Die Sonnenenergie landet im Autoakku.

Diese Funktion ist entscheidend, um den Eigenverbrauch zu maximieren, besonders in den Übergangsjahreszeiten.

Wallbox-Modelle für PV-Überschuss-Laden: Der große Vergleich

Der Markt ist unübersichtlich. Nicht jede Wallbox, die als „smart“ oder „PV-fähig“ beworben wird, beherrscht auch die entscheidenden Disziplinen. Wir haben die wichtigsten Modelle und ihre Fähigkeiten analysiert.

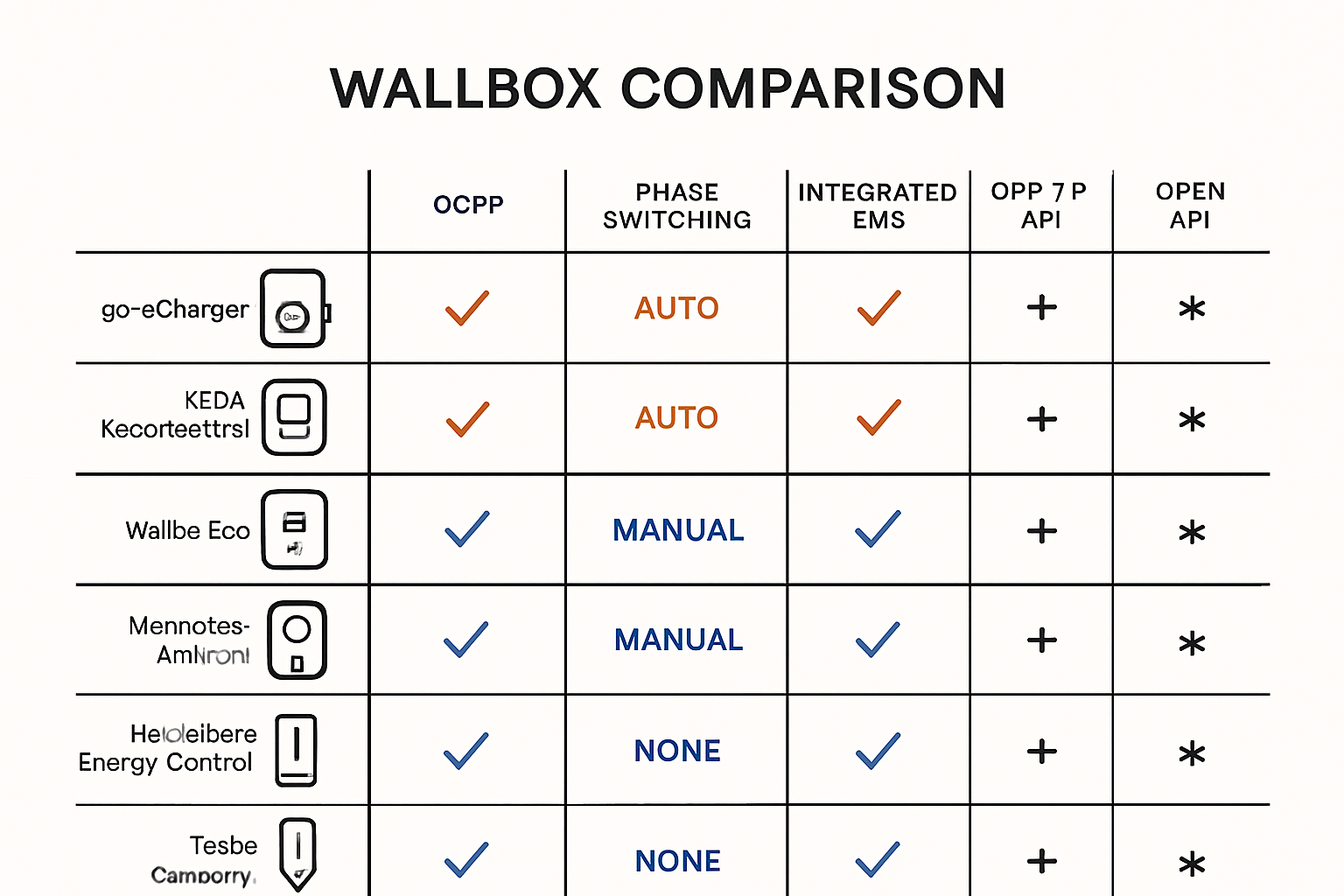

Comprehensive feature matrix of leading Wallbox models highlights key technical differences for informed PV surplus charging integration decisions.

Zusammenfassende Empfehlungen:

• Für Flexibilität & Preis/Leistung: Der go-e Charger ist kaum zu schlagen. Seine offene API macht ihn zum perfekten Partner für eine Steuerung mit evcc.
• Für „Alles aus einer Hand“: Wenn Sie bereits ein Fronius- oder SMA-System haben (oder planen), sind die jeweiligen Wallboxen (Fronius Wattpilot, SMA EV Charger) die einfachste, aber auch restriktivste Lösung.
• Für maximale Einfachheit (herstellerunabhängig): Die myenergi zappi ist eine gute Wahl, wenn Sie sich nicht mit der Konfiguration eines EMS beschäftigen wollen. Sie misst den Überschuss selbst und regelt autonom.

Die Ladestrategie: Die drei wichtigsten Modi für das PV-Laden

Ein gutes Steuerungssystem bietet typischerweise drei Lademodi, zwischen denen Sie je nach Bedarf wechseln können.

Modus 1: „Nur Sonne“ (PV-geführt)

Das Fahrzeug wird ausschließlich mit überschüssigem Solarstrom geladen. Reicht der Überschuss nicht aus, weil eine Wolke kommt, pausiert der Ladevorgang automatisch. Er wird fortgesetzt, wenn wieder genug Sonne verfügbar ist.

• Wann sinnvoll: Immer dann, wenn Sie keine Eile haben. Das Auto steht den ganzen Tag zu Hause und soll bis zum nächsten Morgen möglichst kostengünstig voll werden.

Modus 2: „Min+PV“ (Mindestladung + Solar-Boost)

Dieser Modus garantiert eine minimale Ladung, auch ohne Sonne, und nutzt zusätzlich den verfügbaren Solarüberschuss. Sie definieren ein Ladeziel (z.B. „80% bis 7 Uhr morgens“). Das System lädt primär mit PV-Strom, zieht bei Bedarf aber Netzstrom hinzu, um das Ziel sicher zu erreichen.

• Wann sinnvoll: Wenn Sie am nächsten Tag eine garantierte Mindestreichweite brauchen, aber trotzdem den maximal möglichen Solarstrom nutzen möchten.

Modus 3: „Schnellladen“ (Maximale Leistung)

Das System ignoriert den PV-Überschuss und lädt das Fahrzeug mit der maximal möglichen Leistung (typischerweise 11 kW). Egal, ob der Strom von der PV-Anlage oder aus dem Netz kommt.

• Wann sinnvoll: Wenn Sie schnell losmüssen und die Kosten in dem Moment egal sind.

Bewährte Setups: Die Konfigurations-Blaupausen für Ihre Anlage

Theorie ist gut, Praxis ist besser. Hier sind drei Kombinationen, die zuverlässig funktionieren.

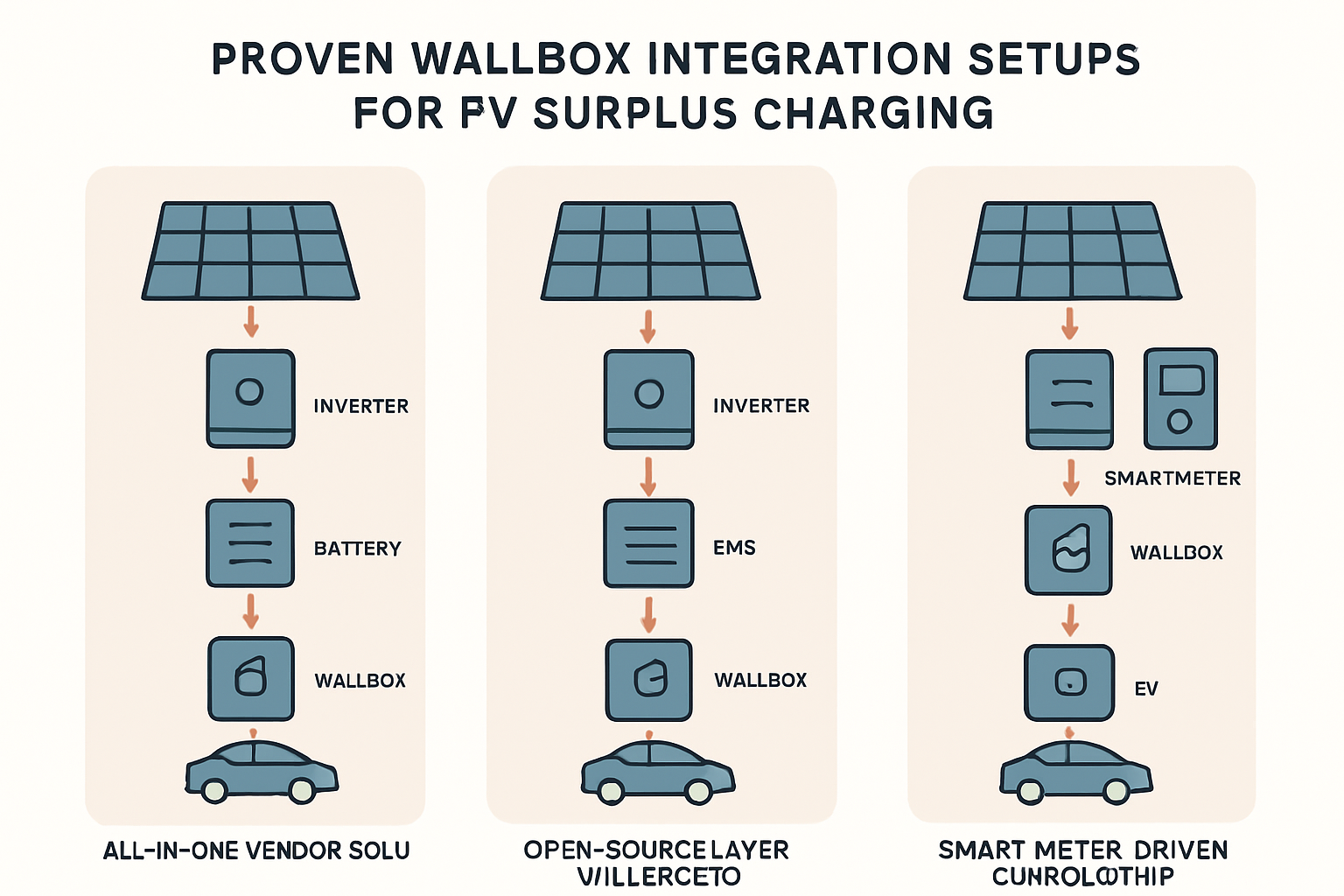

Side-by-side visualization of top Wallbox-PV integration setups offers readers clear, practical configuration options to facilitate confident implementation choices.

Setup 1: Die „Alles-aus-einer-Hand“-Lösung (z.B. Fronius Wattpilot im Fronius-System)

• Komponenten: Fronius Wechselrichter, Fronius Smart Meter, Fronius Wattpilot Wallbox.
• Funktionsweise: Alle Komponenten stammen von einem Hersteller und sind aufeinander abgestimmt. Der Fronius Smart Meter meldet den Überschuss an den Wechselrichter (der als EMS fungiert), welcher die Ladeleistung des Wattpiloten direkt steuert.
• Vorteile: Sehr einfache Installation und Konfiguration („Plug-and-Play“), einheitliche App zur Steuerung, voller Herstellersupport.
• Nachteile: Hohe Kosten, absolute Bindung an das Fronius-Ökosystem (Vendor Lock-in). Ein Austausch einer Komponente gegen ein Fremdprodukt ist nicht möglich.

Setup 2: Das Open-Source-Kraftpaket (z.B. SMA Wechselrichter + go-eCharger + evcc)

• Komponenten: Beliebiger Wechselrichter (z.B. SMA), beliebiger Smart Meter (z.B. Shelly 3EM), go-e Charger Wallbox, Raspberry Pi mit evcc.io Software.
• Funktionsweise: evcc wird zum zentralen Gehirn. Es liest die Daten vom SMA Wechselrichter und dem Smart Meter aus und steuert den go-e Charger über dessen offene Modbus-TCP-Schnittstelle.
• Vorteile: Maximale Flexibilität bei der Komponentenwahl, oft deutlich günstiger in der Anschaffung, zukunftssicher durch die große Community und Unterstützung für hunderte Geräte.
• Nachteile: Erfordert eine anfängliche technische Einarbeitung zur Konfiguration von evcc (textbasierte Konfigurationsdatei). Der Raspberry Pi muss gewartet werden.

Setup 3: Die Smart-Meter-gesteuerte Lösung (z.B. myenergi zappi)

• Komponenten: myenergi zappi Wallbox mit mitgelieferten Messklemmen (CT-Klemmen). Ihr PV-System ist beliebig.
• Funktionsweise: Die zappi Wallbox hat ein eigenes, integriertes EMS. Die Messklemmen werden direkt am Hausanschluss installiert und messen den Überschuss selbst. Die Wallbox regelt ihre Ladeleistung daraufhin komplett autark, ohne mit dem Wechselrichter kommunizieren zu müssen.
• Vorteile: Funktioniert mit jeder bestehenden oder neuen PV-Anlage, egal von welchem Hersteller. Relativ einfache Installation.
• Nachteile: Weniger tiefe Integration in ein Smart-Home-Gesamtsystem, Steuerung läuft ausschließlich über die myenergi-App.

Sonderfall: 1KOMMA5° Heartbeat als zentrales Gehirn

Anbieter wie 1KOMMA5° gehen einen ähnlichen Weg wie die Hersteller-Ökosysteme, aber mit einem offeneren Ansatz. Ihr Energiemanager „Heartbeat“ ist darauf ausgelegt, mit einer Vielzahl von Wechselrichtern, Speichern und Wallboxen von Drittanbietern zu kommunizieren. Er vernetzt diese intelligent, oft mit dem Ziel, die Anlagen für dynamische Stromtarife zu optimieren. Das kann eine leistungsstarke Alternative sein, bindet Sie aber an den Service und die Software-Plattform des Anbieters.

Zukunftssicher investieren: ISO 15118 und Vehicle-to-Home (V2H)

Der nächste große Schritt ist das bidirektionale Laden. Dabei kann Ihr Auto Strom nicht nur aufnehmen, sondern bei Bedarf auch wieder ins Hausnetz abgeben (Vehicle-to-Home, V2H). Ihr Auto wird so zu einem riesigen Batteriespeicher auf Rädern.

Die technische Grundlage dafür ist der Kommunikationsstandard ISO 15118. Er regelt den Datenaustausch zwischen Fahrzeug und Ladestation und ist Voraussetzung für Plug & Charge (automatische Authentifizierung durch Einstecken) und V2H.

Achten Sie beim Kauf einer Wallbox heute darauf, ob diese „ISO 15118 ready“ ist. Das bedeutet, die Hardware ist für die zukünftigen Funktionen vorbereitet, die dann per Software-Update nachgerüstet werden können. So ist Ihre Investition auch in fünf Jahren noch auf dem Stand der Technik.

FAQ & Fehlerbehebung aus der Praxis

Meine Wallbox stoppt den Ladevorgang, sobald eine Wolke aufzieht. Was tun?

Ein Klassiker. Das deutet auf eine zu aggressive Regelung hin. Der PV-Überschuss bricht kurz ein, die Steuerung stoppt die Ladung sofort. Wenn die Sonne wieder da ist, dauert es oft eine Weile, bis der Ladevorgang wieder startet. Die Lösung liegt in den Hysterese-Einstellungen Ihres EMS (z.B. in evcc). Hier können Sie Schwellenwerte und Verzögerungszeiten definieren (z.B. „Pausiere die Ladung erst, wenn der Überschuss für 60 Sekunden unter den Mindestwert fällt“). Das glättet die Regelung und verhindert ständiges An- und Abschalten.

Mein System zieht trotz Sonnenschein Strom aus dem Netz. Woran liegt das?

Die häufigste Ursache ist ein falsch konfigurierter oder installierter Smart Meter. Das EMS muss exakt wissen, was der Gesamtverbrauch des Hauses und was die PV-Erzeugung ist, um den korrekten Überschuss zu berechnen. Sitzt der Zähler an der falschen Stelle im Stromkreis oder sind die „Vorzeichen“ in der Software vertauscht (Einspeisung wird als Bezug interpretiert), kommt es zu Fehlregelungen. Überprüfen Sie die Live-Werte in Ihrem EMS: Zeigt es plausiblen Hausverbrauch und PV-Erzeugung an? Stimmt der angezeigte Netzbezug/-einspeisung mit dem Wert auf Ihrem offiziellen Stromzähler überein?
